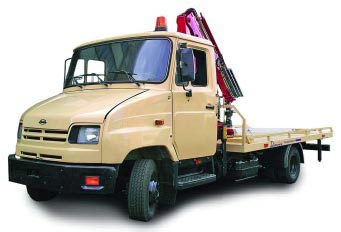

| ДИП - 5 эвакуатор с краном-манипулятором и неподвижной платформой |
Предназначен для эвакуации с улиц и дорог неисправных автомобилей массой до 2050 кг и перевозки малогабаритной техники.
|
 Технические характеристики
|
| Базовое шасси |
ЗИЛ-5301Е2(4х2) |
| Колёсная база, мм |
4250 |
| Масса снаряжённого автомобиля, кг |
4900 |
| Допустимые нагрузки на дорогу от снаряжённой массы через шины, Н(кгс): |
| Передних колёс |
29400(2940) |
| Заднего моста |
19600(1960) |
| Допустимая полная масса автомобиля, кг |
6950 |
| Распределение нагрузки на дорогу от допустимой полной массы через шины, Н(кгс): |
| передних колёс |
23500(2350)* |
| Заднего моста |
49000(4900) |
| Радиус поворота, м |
7,8 |
| Максимальная скорость, км/ч |
60 |
| Вместимость топливного бака, л |
125 |
| Габаритные размеры автомобиля, мм |
7600х2210х2365 |
| *перераспределение максимальных нагрузок на оси должно соответствовать полной массе 6950кг. |
|
| Кран-манипулятор "AMCO VEBA"(Италия), модель 807T/2S |
| гидравлический, телескопический, 2-х секционный с центрирующим устройством. |
| Грузоподъёмность крана-манипулятора, кг: |
| на вылете стрелы 2,0 м |
3350 |
| на вылете стрелы 5,28 м |
1230 |
| Угол поворота, град. |
370 |
| Масса крана с передними опорами, кг |
940 |
|
 Двигатель
|
| Модель |
ММЗ Д-245.9 Е2 |
| Тип |
дизельный с турбонаддувом и промежуточным охлаждением воздуха |
| Рабочий объём, л |
4,75 |
| Степень сжатия |
17 |
| Мощность, л.с/кВт |
136/100 |
| при мин -1 |
2400 |
| Крутяший момент, кгс.м/Н.м |
47/460 |
| при мин -1 |
1500 |
|
 Сцепление
|
| Сухое,однодисковое |
|
 Коробка передач
|
| Мезаническая, пятиступенчатая |
|
 Ведущий мост
|
| Одноступенчатый гипоидный |
|
 Карданная передача
|
| Два карданных вала с тремя шарнирами, скользящим шпильцевым соединением и промежуточной опорой |
|
 Колеса и шины
|
| Колёса дисковые 6,5jх16Н2 |
| Шины бескамерные 225/75R16C |
|
 Рулевой механизм
|
| Со встроенным гидравлическим усилителем |
|
 Тормозные механизмы
|
| Передние - дисковые |
| Задние - барабанные |
|
 Электрооборудование
|
| Однопроводная система с номинальнымнапряжением 12В |
| Стартер напрежением 24В |
|
 Кабина
|
| Трёхместная, двухдверная |
|
 Платформа
|
| неподвижная платформа. |
| Установка автомобиля на платформу осуществляется с помощью крана-манипулятора |
|
|
