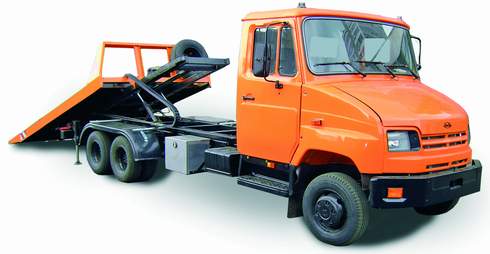

| ЗИЛ-5302АР эвакуатор со сдвижной платформой и лебедкой с гидравлическим приводом |
Предназначен для эвакуации с улиц и дорог неисправных автомобилей массой не
более 4500 кг и габаритной длиной не более 6500 мм.
|
 Технические характеристики
|
| Базовое шасси |
ЗИЛ-5302 (6х2) |
| Колесная база, мм |
4250+900 |
| Допустимая полная масса автомобиля, кг |
9000 |
| Распределение нагрузки на дорогу |
| от допустимой полной массы через шины, Н (кгс): |
| передней оси |
2800 |
| заднего моста |
6200 |
| Радиус поворота, м |
8,2 |
| Максимальная скорость, км/ч |
70 |
| Контрольный расход топлива автомобиля при V=60 км/ч (л/100 км) |
16 |
| Вместимость топливного бака, л |
125 |
| Габаритные размеры автомобиля, мм |
8575х2100х2500 |
| Лебедка |
с гидравлическим приводом, отбор мощности на насос от коробки передач |
| Длина троса лебедки, м |
30 |
| Тяговое усилие, кг |
4500 |
| Масса специальной платформы, кг |
1140 |
|
 Двигатель
|
| Модель |
ММЗ-Д-245.9Е2 |
| Тип |
дизельный с турбонаддувом и промежуточным охлаждением воздуха |
| Рабочий объем, л |
4,75 |
| Степень сжатия |
17 |
| Мощность, л.с./кВт |
136/100 |
| при мин. -1 |
2400 |
| Крутящий момент, кгс.м/Н.м |
47/460 |
| при мин-1 |
1500 |
|
 Сцепление
|
| Однодисковое, сухое |
|
 Коробка передач
|
| Механическая, пятиступенчатая. |
|
 Балансирная тележка
|
| Состоит из одноступенчатого гипоидного ведущего моста и подкатной оси. Передаточное число ведущего моста 3,273. |
|
 Карданная передача
|
| Два карданных вала с тремя шарнирами, скользящим шлицевым соединением и промежуточной опорой. |
|
 Подвеска
|
| Передняя и задняя - рессорные. |
|
 Колеса и шины
|
| Колеса дисковые 6,75х17,5 |
| Шины бескамерные 215/75R17,5 |
|
 Рулевой механизм
|
| Со встроенным гидравлическим усилителем. |
|
 Тормозная система с АБС
|
| Тормозные механизмы: |
| передней оси - дисковые |
| ведущего моста и подкатной оси - барабанные |
|
 Электрооборудование
|
| Однопроводная,c номинальным напряжением 12В. |
| Стартер напряжением 24В. |
|
 Кабина
|
| Трехместная, двухдверная. |
|
 Платформа
|
| Сдвижная платформа, все операции по поднятию и опусканию которой для загрузки и снятия поврежденного автомобиля производятся с помощью одного исполнительного механизма - лебедки с гидравлическим приводом. |
|
|
