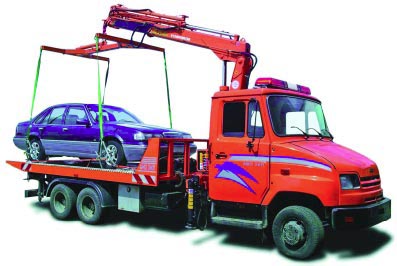

| ЗИЛ-5302АР эвакуатор со сдвижной платформой, лебедкой с гидравлическим приводом и краном-маниулятором |
Предназначен для эвакуации с улиц и дорог неисправных автомобилей массой не
более 3500 кг (с лебедкой 4500кг) и габаритной длиной не более 5000 мм.
|
 Технические характеристики
|
| Базовое шасси |
ЗИЛ-5302 (6х2) |
| Колесная база, мм |
4250+900 |
| Допустимая полная масса автомобиля, кг |
9000 |
| Распределение нагрузки на дорогу |
| от допустимой полной массы через шины, Н (кгс): |
| -передней оси |
28000(2800) |
| -заднего моста |
62000(6200) |
| Радиус поворота, м |
8,2 |
| Максимальная скорость, км/ч |
60 |
| Габаритные размеры автомобиля , мм |
8575хх2100х3625 |
| Кран-манипулятор AMCO VEBA (Италия), модель V10500SS/3S |
| гидравлический, 4-х секционный |
| Грузоподъемность крана-манипулятора, кг: |
| -на вылете стрелы 7,84 м |
1300 |
| -на вылете стрелы 6,00 м |
1700 |
| -на вылете стрелы 4,14 м |
2500 |
| -на вылете стрелы 2,34 м |
4450 |
| Угол поворота, град |
360 |
| Вес крана-манипулятора с аутриггерами, кг |
1800 |
|
 Двигатель
|
| Модель |
ММЗ Д-245.9Е2 |
| Тип |
дизельный с турбонаддувом и промежуточным охлаждением воздуха |
| Рабочий объём,л |
4,75 |
| Степень сжатия |
17 |
| Мощность, л.с./кВт |
36/100 |
| при мин-1 |
2400 |
| Крутящий момент, кгс.м/Н.м |
47/460 |
| при мин-1. |
1500 |
|
 Сцепление
|
| Однодисковое, сухое |
|
 Коробка передач
|
| Механическая, пятиступенчатая. |
|
 Балансирная тележка
|
| Состоит из одноступенчатого гипоидного ведущего моста и подкатной оси. Передаточное число ведущего моста 3,273. |
|
 Карданная передача
|
| Два карданных вала с тремя шарнирами, скользящим шлицевым соединением и промежуточной опорой. |
|
 Подвеска
|
| Передняя и задняя - рессорные. |
|
 Колеса и шины
|
| Колеса дисковые 6,75х17,5 |
| Шины бескамерные 215/75R17,5 |
|
 Рулевой механизм
|
| Со встроенным гидравлическим усилителем. |
|
 Тормозная система с АБС
|
| Тормозные механизмы: |
| передней оси - дисковые; |
| ведущего моста и подкатной оси - барабанные. |
|
 Электрооборудование
|
| Однопроводная,с номинальным напряжением 12 В |
| Стартер напряжением 24 В. |
|
 Кабина
|
| Трехместная, двухдверная |
|
 Платформа
|
| Сдвижная платформа с лебедкой. Установка автомобиля на платформу осуществляется при помощи крана-манипулятора или при помощи сдвижной платформы. |
|
|
