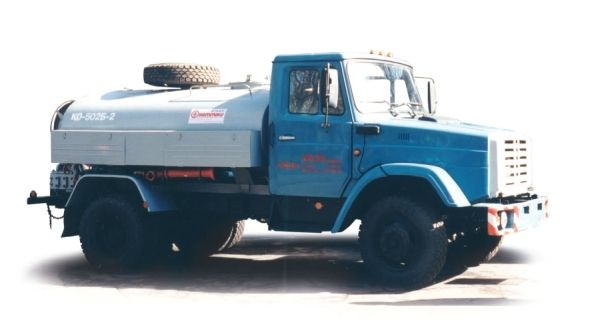

| КО-502Б-2 каналопромывочная машина |
Машина предназначена для очистки ливневых канализационных труб от осадков и засоров.
Специальное оборудование состоит из цистерны, водяного насоса с приводом, барабана с намотанным рукавом, гидравлической системы и вспомогательного оборудования. К машине прилагается набор размывочных головок, которые применяются в зависимости от диаметра очищаемых труб и степени их засоренности. Размывочная головка под действием реактивной силы движется вперед по трубе и размывает осадок водяными струями высокого давления.
Цистерна сварной конструкции состоит из: обечайки, 2-х днищ, 2-х волнорезов, верхней горловины с откидной крышкой, фильтра и крана для заправки водой.
Водяной насос с приводом установлен на раме за цистерной. Привод насоса осуществляется от раздаточной коробки с помощью карданного вала. Раздаточная коробка установлена на раме под цистерной.
Гидросистема водяная состоит из 4-х ходового крана, всасывающего и нагнетательного трубопроводов, рукава высокого давления с размывочным насадком. Управление работой водяной системы осуществляется 4-х ходовым краном. Гидрооборудование предназначено для привода вращения барабана с рукавом высокого давления, состоит из маслобака, фильтра, гидронасоса, гидромотора, пульта управления и трубопровода.
Барабан предназначен для управления рукавом высокого давления во время операций по очистке канализационных сетей.
|
 Технические характеристики
|
| Базовое шасси |
ЗиЛ-433362 |
| Вместимость цистерны, м3 |
4,9 |
| Производительность насоса высокого давления, м3/ч |
10 |
| Рабочее давление воды при мойке, МПа |
16 |
| Диаметр очищаемых труб, мм |
150-1000 |
| Длина рукава высокого давления, мм |
100 |
| Максимальное давление воды, подаваемое на размывочную головку, МПа |
16 |
| Температурный режим работы, °С |
0-60 |
| Габаритные размеры, мм |
7100х2422х2850 |
|
 Двигатель
|
| Модель |
ЗиЛ-508.10 |
| Тип |
карбюраторный |
| Рабочий объем, л |
6,0 |
| Степень сжатия |
7,1 |
| Мощность, кВт/л.с |
110/150 |
| при мин-1 |
3200 |
| Крутящий момент, кгс.м/Н.м |
41/402 |
| при мин-1 |
1800-2000 |
|
|
