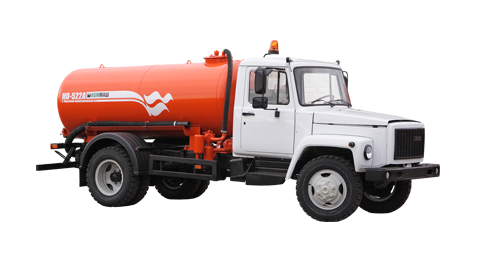

КО-522Б
- Вакуумная машина КО-522Б предназначена для вакуумной очистки выгребных ям и канализационных колодцев, транспортирования и выгрузки в местах утилизации жидких отходов, не содержащих горючих и взрывчатых веществ.
- Оборудование монтируется на автомобильном шасси ГАЗ-3309. В состав оборудования входят: цистерна, вакуум-насос с приводом, трубопровод вакуум-нагнетательной системы с четырехходовым краном, сигнально-предохранительное устройство, приемный лючок с всасывающим шлангом, электрооборудование с боковыми габаритными фонарями, оранжевым проблесковым маяком и съемной фарой освещения рабочей зоны, боковым и задним защитным устройствами.
- Наполнение цистерны отходами осуществляется путем создания в цистерне разрежения. При достижении в цистерне разряжения более 0,08 МПа или давления более 0,04МПа срабатывает предохранительный клапан. При достижении предельного уровня заполнения цистерны сигнально-предохранительное устройство автоматически останавливает двигатель (на КО-522Б включает сигнал шасси) и поплавковый клапан закрывает всасывающую магистраль вакуум-насоса. Опорожнение цистерны осуществляется самотеком и под давлением. Управление операциями наполнения и опорожнения цистерны осуществляется приемным лючком и четырехходовым краном. В отличие от аналогов вакуумных машин КО-503В, КО-503В-2: - увеличен объем цистерны до 4 м3; - установлены импортные всасывающие рукава; - установлен модернизированный вакуум-насос; - для соединения всасывающих рукавов с цистерной и между собой установлены импортные быстроразъемные соединения; - на всасывающей линии вакуум-насоса установлен фильтр.
- клапан ограничения вакуума, клапан ограничения давления, окно измерения уровня итальянского производства фирмы JUROP
- автоматическое включение сигнала шасси при заполнении цистерны
- новое конструктивное решение вакуумного насоса
- увеличенный объем цистерны
- импортный всасывающий рукав длиной 6 м
- импортные быстроразъемные соединения
- установлен фильтр на всасывающей линии вакуум-насоса
| Технические характеристики | |
|---|---|
| Базовое шасси | ГАЗ-3309 |
| Мощность двигателя, л. с. | 119 |
| Тип топлива | дизельное |
| Вместимость цистерны, м3 | 4,0 |
| Глубина очищаемой ямы, м | 4,5 |
| Производительность вакуум-насоса, м3/ч | 240 |
| Максимальное разрежение в цистерне, МПа | 0,08 |
| Время наполнения цистерны, мин | 3-6 |
| Масса снаряженной машины, кг | 3980 |
| Масса спецоборудования, кг | 950 |
| Масса вывозимых жидких отходов, кг | 4100 |
| Полная масса, кг | 8180 |
| Габаритные размеры, мм | |
| - длина | 7000 |
| - ширина | 2500 |
| - высота | 3000 |
